一、業務

“銘遠航空”供應各種型號VHF天線，包括VHF天線安裝調試，售后服務，技術咨詢，備件支持，板件修理等業務。

二、概述

VHF天線用于民航機場VHF電臺（工作頻率118-137MHz）接收和發射射頻信號的輔助設備。

三、外觀

1、VHF天線

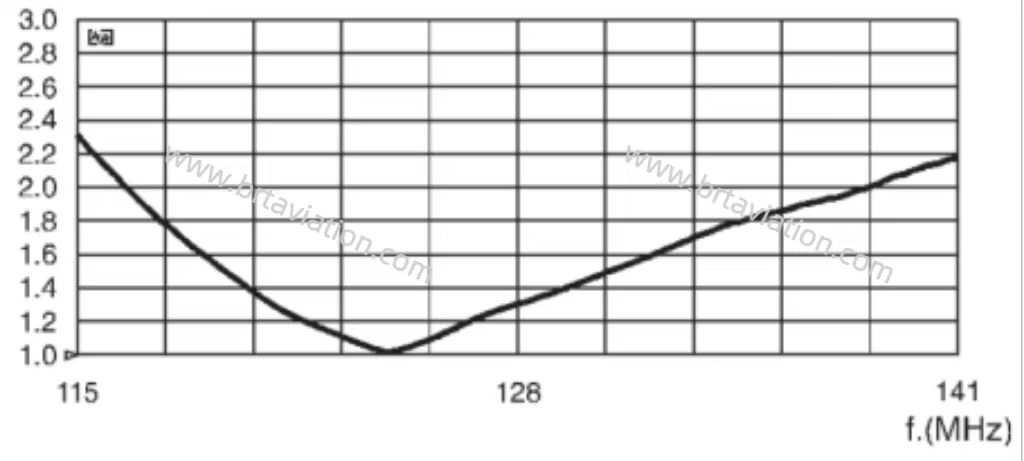

2、VSWR與頻率關系圖

四、特性

1、頻率范圍：118-137MHz。

2、輸出功率：≤1000瓦。

3、增益：2.15dBi。

4、帶寬：19MHz。

5、阻抗：50歐姆。

6、電壓駐波比（VSWR）：≤ 1.5。

7、極化方式：垂直。

8、接頭：N型母頭。

9、長度：0.9米。

10、重量：1.3公斤。

11、材質：鋁合金。

備注：該天線配置有3根鋁支桿，是VHF天線的一部分，不安裝3根鋁支桿，則天線VSWR（或回波損耗）非常高，工作不正常。

五、案例分析

VHF天線固定支架高1.5米（支架高度可選），還需配置一根鋼管（長60厘米，直徑6厘米），輔助安裝VHF天線使用。

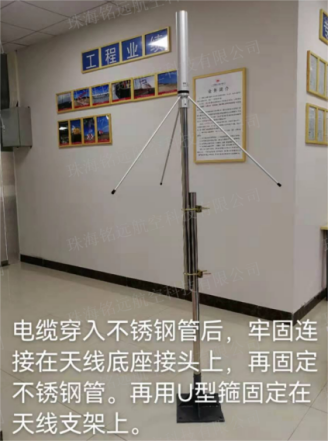

VHF天線安裝方式，如下圖所示。
